relay ethernet

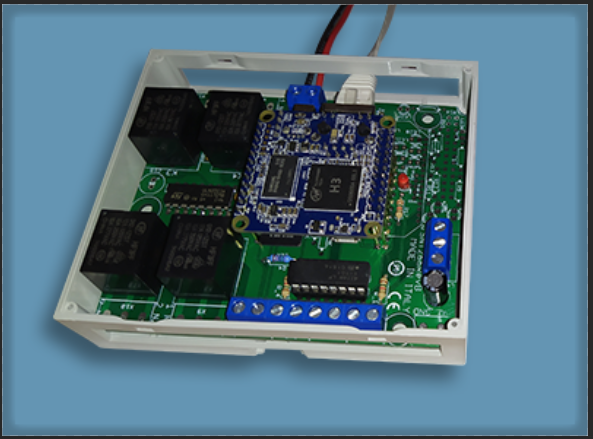

Scheda Linux con Rele' e ingressi connessione ethernet web server, interfacciabile con PC
PLC con connessione ethernet

In ambiente industriale o nei moderni impianti di domotica, capita di aver bisogno di comandare dei rele' dalla porta ethernet di un computer. Questa scheda si interfaccia al PC e dal PC e' possibile comandare fino a 8 rele' e 8 ingressi per ogni scheda

linux relay io ethernet

 8 relay gpio

Live Demo
domotica
Clicca sul pulsante per commutare lo stato del rele' e accendere i LED
L'immagine della webcam viene aggiornata ogni 4 secondi

E' molto semplice collegarsi e comunicare con la scheda, infatti la scheda e' dotata di un web server cioe' la scheda possiede un suo indirizzo IP (di default e' 192.168.1.201 ed e' possibile modificarlo o assegnare alla scheda un indirizzo tramite DHCP) aprendo il proprio browser (internet explorer o altri browser) e digitando nella barra degli indirizzi l'indirizzo IP della scheda (vedi figura)

I/O board web server relays browser

Sul vostro browser comparira' la seguente pagina web dalla quale potrete leggere lo stato degli ingressi optoisolati e pilotare fino a 16 rele'.

ethernet web server relays display browser

In pratica il funzionamento della scheda e' molto simile alla procedura di configurazione di un comune router o di una telecamera ethernet, cioe' la scheda e' dotata di un web server che permette di collegarsi e pilotare la scheda dalla porta ethernet. La rete, opportunamente configurata, permette di pilotare la scheda da remoto anche tramite internet, in questo caso occorre verificare che il proprio firewall permetta di raggiungere la scheda.
La scheda puo' essere utilizzata per sostituire un PLC in quanto e' dotata di 32 ingressi optoisolati e fino a 16 rele'.

Per ulteriori informazioni scrivere a email hw sw oppure potete contattare un nostro tecnico al Tel 0331 730164 o Cell 347-6651065
Chiamaci su Skype [username ProgettiHWSW]


E' possibile pilotare la scheda anche inviando comandi da programmi simulando la presenza del browser, ad esempio scrivendo:

http://192.168.1.201/index.htm?execute=17 Provoca l'accensione del Rele
http://192.168.1.201/index.htm?execute=117 Provoca lo spegnimento del Rele

Per visualizzare gli altri comandi vedi elenco in fondo a questa pagina
Per leggere lo stato di tutti gli ingressi e lo stato dei rele' visita http://192.168.1.201/status.xml
Per creare un programma con visual basic.NET o C# che emuli la presenza del browser, di seguito riportiamo un esempio:

Imports System.Net
...
Dim wb As New System.Windows.Forms.WebBrowser
wb.Navigate("http://192.168.1.201/index.htm?execute=17") ' Accende primo rele'

web server relay

Clicca qui per scaricare il codice sorgente del progetto realizzato con VB.NET 2008

I comandi usati in questo codice sorgente andranno a breve in obsolescenza, conviene utilizzare il controllo "WebClient" che appartiene al namespace "System.Net".
Per scrivere dati conviene utilizzare il metodo "DownloadString". Tale oggetto si puo' utilizzare anche per leggere i file XML(in formato sringa), utilizzando il metodo "UploadString"

Sull'Android Market sono disponibili due applicazioni:

http://market.android.com/details?id=BlackProject.HouseSpeechDemo


Sono disponibili anche applicazioni Voip sviluppate da nostri clienti con assistenza personalizzata, visita www.svilupposoftwareimpianti.com



domotica open source E' disponibile
anche un progetto
Open Source per
gestire la scheda
http://freedomotic.com/content/plugins/progettihw-sw-ethernet-board


Minimo fatturabile 100 euro
Esistono piu' modelli della scheda, quindi in fase d'ordine occorre specificare a quale modello della scheda si e' interessati:

Scegli modello della scheda:

USB o Ethernet o WiFi o altro? Num Rele' Num Ingressi Contenitore Guida DIN

Codice scheda:
Costo scheda Spedizione

Totale:
13 euro



I prezzi sul sito sono IVA esclusa. Sono previsti SCONTI per acquisti superiori a cinque pezzi. Prezzi aggiornati al Dicembre 2023

Schede ETHERNET
Prima di procedere con l'acquisto si consiglia di verificare la disponibilita' del materiale inviando un'email PostePay


Modello Descrizione Costo Spese spedizione

Schede USB+WiFi
SNT337 USB+WiFi 2R 0IN 2 rele' di potenza 0 ingressi 61 euro 13 euro
SNT337 USB+WiFi 4R 0IN 4 rele' di potenza 0 ingressi 66 euro 13 euro
SNT337 USB+WiFi 4R 4IN 4 rele' di potenza 4 ingressi 81 euro 13 euro
SNT319 USB+WiFi 8R 0IN 8 rele' di potenza 0 ingressi 84 euro 13 euro
SNT319 USB+WiFi 8R 4IN 8 rele' di potenza 4 ingressi 99 euro 13 euro
SNT319 USB+WiFi 8R 8IN 8 rele' di potenza 8 ingressi 114 euro 13 euro
Scheda Ethernet+WiFi Rele' potenza (230V 10A)
SNT335 ETH+WiFi 2R 0IN 2 rele' di potenza 105 euro 13 euro
SNT335 ETH+WiFi 2R 2IN 2 rele' di potenza 2 ingressi 110 euro 13 euro
SNT335 ETH+WiFi 4R 0IN 4 rele' di potenza 115 euro 13 euro
SNT335 ETH+WiFi 4R 4IN 4 rele' di potenza 4 ingressi 130 euro 13 euro
SNT319 ETH+WiFi 8R 0IN 8 rele' di potenza 0 ingressi 130 euro 13 euro
SNT319 ETH+WiFi 8R 4IN 8 rele' di potenza 4 ingressi 145 euro 13 euro
SNT319 ETH+WiFi 8R 8IN 8 rele' di potenza 8 ingressi 160 euro 13 euro
SNT319 ETH+WiFi 0R ANALOG IN 0 rele' ingressi analogici 125 euro 13 euro
SNT319 ETH+WiFi 1R ANALOG IN 1 rele' di potenza ingressi analogici 130 euro 13 euro
SNT319 ETH+WiFi 2R ANALOG IN 2 rele' di potenza ingressi analogici 135 euro 13 euro
SNT319 ETH+WiFi 4R ANALOG IN 4 rele' di potenza ingressi analogici 145 euro 13 euro
SNT319 ETH+WiFi 8R ANALOG IN 8 rele' di potenza ingressi analogici 160 euro 13 euro
SNT335 ETH+WiFi 2R 2RFID 2 rele' di potenza 2 ingressi 2 RFID 120 euro 13 euro
SNT331 ETH+WiFi 4R 4IN 4 rele' di potenza 4 ingressi 130 euro 13 euro
SNT319-320 ETH+WiFi 16R 0IN 16 rele' di potenza 0 ingressi 165 euro 13 euro
SNT319-320 ETH+WiFi 16R 16IN 16 rele' di potenza 16 ingressi 235 euro 13 euro

Per ulteriori informazioni sulle caratteristiche tecniche dei rele' potete consultare il seguente file: scheda_tecnica_rele.pdf
Per bassa potenza intendiamo rele' da 30Vdc/1A , per media potenza intendiamo 250Vac/1A , per alta potenza intendiamo 250Vac/10A
Per ulteriori informazioni potete contattare un nostro tecnico al Tel 0331 730164 , Cell 347-6651065
Per effettuare l'ordine occorre semplicemente inviare un'email a email hw sw e riceverete un preventivo dettagliato e modalita' di pagamento
I costi di spedizione variano a seconda della modalita' scelta, per spedizione celere il costo e' di 13 euro, per spedizione in contrassegno il costo e' di 22 euro
Clicca Qui per informazioni su come connettere la scheda ad internet

Le nostre schede possono anche essere inserite nei contenitori guida DIN, specificare in fase d'ordine, se occorre anche il contenitore guida DIN, in quel caso occorre aggiungere 15 euro al costo della scheda per avere l'aggancio a guida DIN.

chiavetta USB protezione software Leggi l'articolo sulla rivista IoProgrammo numero 136 (Marzo 2009)
CLICCA QUI

Lista dei comandi per accensione/spegnimento rele' e lettura ingressi
http://192.168.1.201/index.htm?execute=17    =>   Provoca l'accensione del Rele 1
http://192.168.1.201/index.htm?execute=18    =>   Provoca l'accensione del Rele 2
http://192.168.1.201/index.htm?execute=19    =>   Provoca l'accensione del Rele 3
http://192.168.1.201/index.htm?execute=20    =>   Provoca l'accensione del Rele 4
http://192.168.1.201/index.htm?execute=21    =>   Provoca l'accensione del Rele 5
http://192.168.1.201/index.htm?execute=22    =>   Provoca l'accensione del Rele 6
http://192.168.1.201/index.htm?execute=23    =>   Provoca l'accensione del Rele 7
http://192.168.1.201/index.htm?execute=24    =>   Provoca l'accensione del Rele 8
http://192.168.1.201/index.htm?execute=117    =>   Provoca lo spegnimento del Rele 1
http://192.168.1.201/index.htm?execute=118    =>   Provoca lo spegnimento del Rele 2
http://192.168.1.201/index.htm?execute=119    =>   Provoca lo spegnimento del Rele 3
http://192.168.1.201/index.htm?execute=120    =>   Provoca lo spegnimento del Rele 4
http://192.168.1.201/index.htm?execute=121    =>   Provoca lo spegnimento del Rele 5
http://192.168.1.201/index.htm?execute=122    =>   Provoca lo spegnimento del Rele 6
http://192.168.1.201/index.htm?execute=123    =>   Provoca lo spegnimento del Rele 7
http://192.168.1.201/index.htm?execute=124    =>   Provoca lo spegnimento del Rele 8
http://192.168.1.201/index.htm?execute=1 http://192.168.1.201/leds.cgi?led=0   =>   inverte stato Rele 1 se acceso lo spegne e viceversa
http://192.168.1.201/index.htm?execute=2 http://192.168.1.201/leds.cgi?led=1   =>   inverte stato Rele 2 se acceso lo spegne e viceversa
http://192.168.1.201/index.htm?execute=3 http://192.168.1.201/leds.cgi?led=2   =>   inverte stato Rele 3 se acceso lo spegne e viceversa
http://192.168.1.201/index.htm?execute=4 http://192.168.1.201/leds.cgi?led=3   =>   inverte stato Rele 4 se acceso lo spegne e viceversa
http://192.168.1.201/index.htm?execute=5 http://192.168.1.201/leds.cgi?led=4   =>   inverte stato Rele 5 se acceso lo spegne e viceversa
http://192.168.1.201/index.htm?execute=6 http://192.168.1.201/leds.cgi?led=5   =>   inverte stato Rele 6 se acceso lo spegne e viceversa
http://192.168.1.201/index.htm?execute=7 http://192.168.1.201/leds.cgi?led=6   =>   inverte stato Rele 7 se acceso lo spegne e viceversa
http://192.168.1.201/index.htm?execute=8 http://192.168.1.201/leds.cgi?led=7   =>   inverte stato Rele 8 se acceso lo spegne e viceversa
http://192.168.1.201/index.htm?execute=201 Rele 1 temporizzato (monostabile)
http://192.168.1.201/index.htm?execute=202 Rele 2 temporizzato (monostabile)
http://192.168.1.201/index.htm?execute=203 Rele 3 temporizzato (monostabile)
http://192.168.1.201/index.htm?execute=204 Rele 4 temporizzato (monostabile)
http://192.168.1.201/index.htm?execute=205 Rele 5 temporizzato (monostabile)
http://192.168.1.201/index.htm?execute=206 Rele 6 temporizzato (monostabile)
http://192.168.1.201/index.htm?execute=207 Rele 7 temporizzato (monostabile)
http://192.168.1.201/index.htm?execute=208 Rele 8 temporizzato (monostabile)
Per conoscere lo stato attuale dei rele', lo stato degli ingressi, il valore di eventuali ingressi analogici o il valore di sensori di temperatura digita:
http://192.168.1.201/status.xml
