Display LCD con connessione USB, interfacciabile con PC
Semplice da comandare, con programmi come hiperterminal

In ambiente industriale o nei moderni impianti di domotica, capita di aver bisogno di un display LCD per la visualizzazione di allarmi e messaggi
Questo display si interfaccia al PC e dal PC e' possibile programmare i messaggi da inviare al display.

Display USB blu - progettazione hardware e software

E' anche dotato di due led e due pulsanti, il PC puo' leggere i valori dei due pulsanti e attivare i led

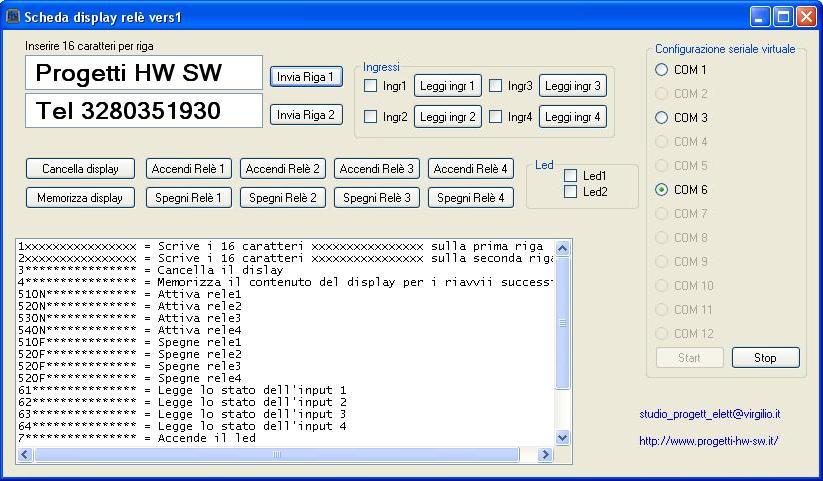

Ecco come si presente il programma per la gestione del display.

programma con sorgenti per Display USB

Di questo programma e' disponibile anche il codice sorgente in VB.NET, (CLICCA QUI per scaricare il codice sorgente)
Potete modificare il codice sorgente inserendo nelle vostre applicazioni la gestione del display. Il display viene alimentato dalla porta USB del PC, l'installazione e' molto semplice, al momento dell'inserimento comparira' la scritta Trovato nuovo hardware (e' possibile personalizzare l'immagine inserendo il nome della propria software house) vedi figura.

Display USB

A questo punto viene richiesto il driver, bisogna selezionare il file Display_USB_Hiperterminal.inf che e' presente sia all'interno del codice sorgente dell'esempio precedente oppure potete scaricarlo da questo sito, Clicca qui (Display_USB_Hiperterminal.inf)
La scheda USB viene vista come una seriale virtuale e quindi puo' essere comandata con programmi comuni che comunicano sulla seriale RS232, il programma piu' usato e comune e' Hiperterminal. All'interno del codice troverete una descrizione completa del protocollo di comunicazione, i comandi piu' utili sono:

'1xxxxxxxxxxxxxxxx' = Scrive i 16 caratteri xxxxxxxxxxxxxxxx sulla prima riga
'2xxxxxxxxxxxxxxxx' = Scrive i 16 caratteri xxxxxxxxxxxxxxxx sulla seconda riga
'3****************' = Cancella il dislay
'4****************' = Memorizza il contenuto del display per i riavvii successivi
'51ON*************' = Attiva rele1
'52ON*************' = Attiva rele2
'53ON*************' = Attiva rele3
'54ON*************' = Attiva rele4
'51OF*************' = Spegne rele1
'52OF*************' = Spegne rele2
'52OF*************' = Spegne rele3
'52OF*************' = Spegne rele4
'61***************' = Legge lo stato dell'input 1
'62***************' = Legge lo stato dell'input 2
'63***************' = Legge lo stato dell'input 3
'64***************' = Legge lo stato dell'input 4
'7****************' = Accende il led
'8****************' = Spegne il led
'9****************' = legge lo stato del pulsante
'A****************' = legge la parte alta del numero di riavvii
'B****************' = legge la parte bass del numero di riavvii
'C****************' = azzera numero di riavvii

Basta inviare sulla seriale virtuale la stringa corretta e la scheda eseguira' il comando corrispondente e rispondera' inviando sulla seriale virtuale dei caratteri di controllo.
Impostazioni della seriale virtuale: velocita' = 115200 baud rates , 8bit, nessuna parita', un bit di stop.
In caso di problemi, un nostro tecnico e' a vostra disposizione telefonando al 0331 730164 o Cell 3476651065

E' possibile memorizzare il messaggio iniziale all'accensione della scheda e la scheda e' dotata di un contatore che conta quante volte e' stata accesa la scheda.
