Scheda Relč Wireless



Scheda con relč e ingressi wireless

Questa scheda elettronica č una evoluzione delle schede ethernet montanti ingressi e relč
Permette di venire incontro alle situazioni in cui non č possibile tirare un cavo direttamente dall'utenza che si vuole controllare alla scheda
Questa scheda permette di controllare relč e ingressi mediante segnali radio frequenza (RF) fino ad una distanza di 100m (in campo aperto)
La scheda master necessita di alimentazione 12V



È possibile, gestire wireless fino a 16 schede remote
Ogni scheda remota puň ospitare fino a due ingressi (contatto pulito, optoisolati o analogici) e due relč da 10A.
il sistema presenta una codifica a 8 bit per rendere sicura e piů resistente ai disturbi la comunicazione tra la scheda master e le schede periferiche.


La scheda master presenta una porta ethernet attraverso la quale č possibile comendarla tramite il proprio computer.
Il dialogo con il computer avviene in maniera analoga a quello delle schede tradizionali ethernet:
La scheda č dotata di un web server interno, la scheda possiede un suo indirizzo IP (di default č 192.168.1.201 ed č possibile modificarlo o assegnare alla scheda un indirizzo tramite server DHCP) aprendo il proprio browser (internet explorer o altri browser) e digitando nella barra degli indirizzi l'indirizzo IP della scheda (vedi figura)

I/O board web server relays browser

Sul vostro browser comparirŕ la seguente pagina web dalla quale potrete leggere lo stato degli ingressi optoisolati e pilotare fino a 16 relč.

ethernet web server relays display browser

In pratica il funzionamento della scheda č molto simile alla procedura di configurazione di un comune router o di una telecamera ethernet, cioč la scheda č dotata di un web server che permette di collegarsi e pilotare la scheda dalla porta ethernet. La rete, opportunemente configurata, permette di pilotare la scheda da remoto anche tramite internet, in questo caso occorre verificare che il proprio firewall permetta di raggiungere la scheda.
La scheda puo' essere utilizzata per sostituire un PLC in quanto č dotata di 32 ingressi optoisolati e fino a 16 relč .

Per ulteriori informazioni scrivere a info@progettihwsw.com oppure potete contattare un nostro tecnico al Tel 0331 730164 o Cell 3476651065
Chiamaci su Skype [username ProgettiHWSW]:




E' possibile pilotare la scheda anche inviando comandi da programmi simulando la presenza del browser, ad esempio scrivendo:

http://192.168.1.201/forms.htm?led1=1 Provoca l'accensione del Rele
http://192.168.1.201/forms.htm?led1=0 Provoca lo spegnimento del Rele

Per visualizzare gli altri comandi vedi elenco in fondo a questa pagina

Per leggere lo stato di tutti gli ingressi e lo stato dei relč visita http://192.168.1.201/status.xml
Per creare un programma con visual basic.NET o C# che emuli la presenza del browser, di seguito riportiamo un esempio:

Imports System.Net
...
Dim wb As New System.Windows.Forms.WebBrowser
wb.Navigate("http://192.168.1.201/forms.htm?led0=1") ' Accende primo relč

web server relay

Clicca qui per scaricare il codice sorgente del progetto realizzato con VB.NET 2008

Questi comandi fanno parte del namespace "System.Net".

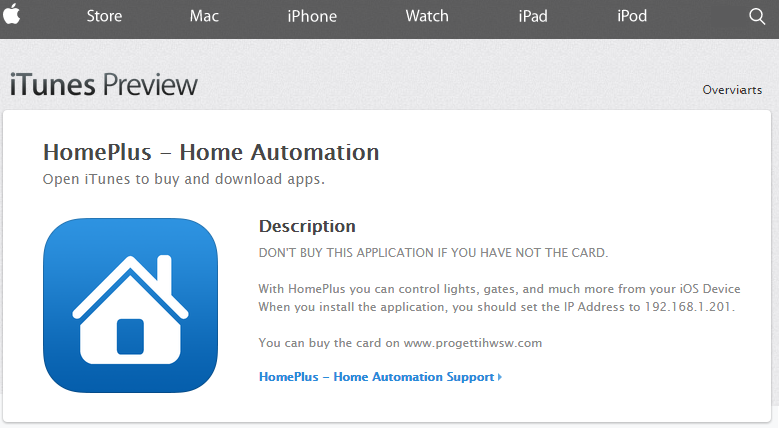

E' disponibile anche un'applicazione per iPhone e iPad
apple progettihwsw
visita https://appsto.re/us/DnPxZ.i

Sull'Android Market sono disponibili due applicazioni:

http://market.android.com/details?id=appinventor.ai_progettihwsw2.Domotica



http://market.android.com/details?id=BlackProject.HouseSpeechDemo

Questa applicazione ha anche il riconoscimento vocale per attivare/disattivare relč su comando vocale (speech recognition)

Per modificare l'indirizzo IP della scheda e altri parametri cliccare sul menu' di sinistra alla voce configuration e inserire username=ftp ; password=ftp

E' anche possibile modificare le pagine web presenti all'interno della scheda Clicca QUI
Potete modificare le pagine web presenti nella directory sitoweb, potete modificare il logo presente, dopo averle modificate troverete un programma chiamato MPFS2.exe (CLICCA QUI) con il quale creerete un file binario contenete le vostre pagine web modificate.



A questo punto occorre aprire il browser e digitare http://192.168.1.201/uploadweb

web server internet relays board

E' possibile anche fare l'upload delle pagine web via ftp ( username = ftp e password = ftp)

Nel'immagine seguente č possibile vedere le dimensioni d'ingombro della scheda e il posizionamento dei connettori e dei componenti.

web server ethernet display relays

Le nostre schede possono anche essere usate come demoboard per microcontrollori della Microchip come il PIC 18F2455 , 18F2550 , 18F4550 , 18F2450 e il PIC 18F2620
Realizziamo modifiche sia all'hardware che al software su richiesta.

Disponibile anche una scheda elettronica per pilotare un display alfanumerico dalla porta ethernet, per maggiori informazioni inviare un'email.

Non ci si ritiene responsabili di eventuali danni causati da un incorretto uso della scheda, inoltre č bene precisare che la scheda puo' essere connessa al PC e quindi occorre prestare particolare attenzione a cio' che si collega alla scheda al fine di evitare danni sia alla scheda che al PC connesso.
Se si vuole collegare la scheda direttamente al PC occorre usare un cavo ethernet di tipo cross, se invece si collega la scheda al PC passando da un router o da uno switch occorre un cavo ethernet normale.
La seguente immagine mostra un dettaglio dello schema elettrico, in particolare uno degli otto ingressi optoisolati (e' disponibile anche la scheda con ingressi analogici 0-5V oppure 0-10V ).

Relč USB

Se come ingressi si intende usare dei contatti puliti (es. pulsanti, interruttori, fine corsa) occorre specificare in fase d'ordine che la scheda deve avere gli ingressi NON optoisolati, se invece sull'ingresso si intende applicare una tensione (ad esempio proveniente da una fotocellula) allora occorre specificare, in fase d'ordine, che la scheda abbia ingressi optoisolati
Sono disponibili anche con WiFi, USB, CAN BUS, RS232, RFID
La scheda puo' essere anche ordinata in contrassegno, cioč si riceve un comune pacco postale e si paga in contanti al postino (NO ASSEGNI), oppure č possibile pagare con bonifico bancario anticipato.
Minimo fatturabile 100 euro (per importi inferiori richiediamo pagamento in contrassegno)
Esistono piu' modelli della scheda, quindi in fase d'ordine occorre specificare a quale modello della scheda si č interessati:
